SafeGuard Falz
Protection permanente contre les chutes
métal

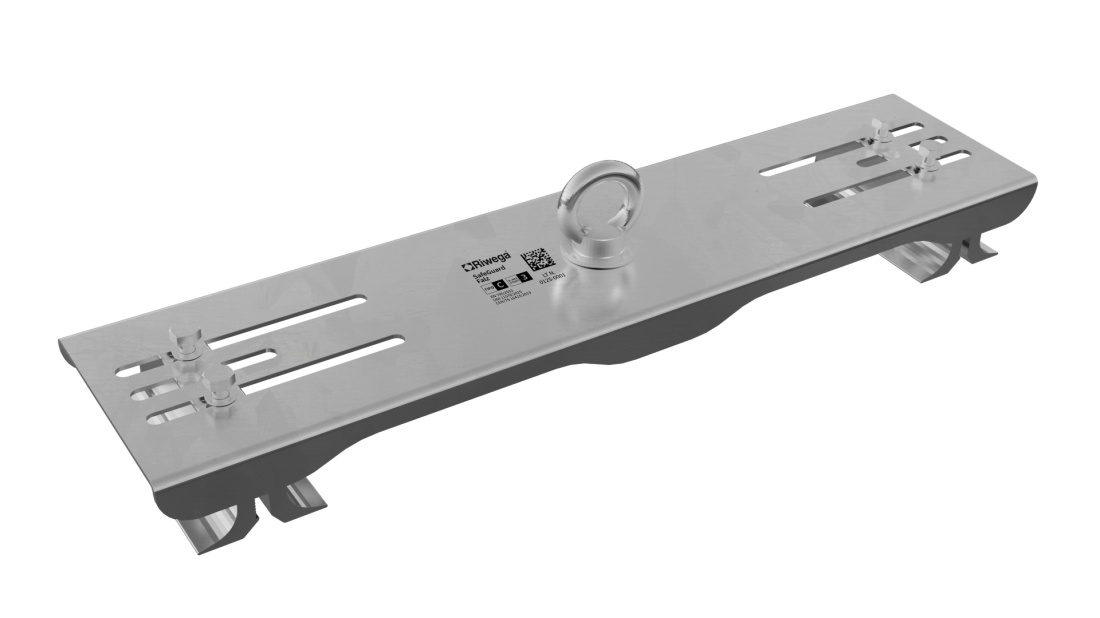

SafeGuard Falz : le système de butée flexible pour toitures à joints debout
SafeGuard Falz et SafeGuard Falz ZP sont des systèmes de fixation flexibles de Riwega, spécialement conçus pour les toitures en tôle à double joint debout. Ils sont conformes aux normes UNI 11578:2022, EN 795:2012 et Cen/TS 16415:2013.
- Nombre d'utilisateurs : le système peut être utilisé par trois personnes simultanément au maximum. Veuillez noter que le nombre maximal d'utilisateurs peut être réduit si la capacité de charge des fixations ou de la structure de base est insuffisante.
- Câble : le câble flexible est en acier AISI 316, d'un diamètre de 8 mm et composé de 49 fils dans une formation 7×7. La charge de rupture minimale garantie du câble est de 38 kN. La longueur maximale du câble est de 90 m ; pour des câbles plus longs, veuillez contacter Riwega.
- Points d'ancrage : la distance entre les points d'ancrage doit être comprise entre 2,5 m et 15 m. La force maximale exercée sur les points d'ancrage est de 9 kN.
- Fixation : grâce à des pinces spéciales en graphite, le système s'adapte géométriquement aux toitures en tôle à double agrafage. Les pinces sont en alliage d'aluminium anodisé avec des vis de serrage et constituent une alternative plus simple et plus rapide aux pinces en « U » traditionnelles.
- Éléments de dissipation des tensions : un à deux éléments de dissipation des tensions par ligne, appelés « dissipateurs de tension », absorbent les chutes éventuelles. Le Control Single X convient aux portées simples et le Control Double X aux portées multiples. La charge recommandée est comprise entre 80 et 100 daN ; lorsque cette valeur est atteinte, les spires des ressorts se détachent pour amortir les chutes.
- Accessoires : le coin métallique SafeGuard permet de relier deux pièces intermédiaires du système SafeGuard Falz. Le câble peut ainsi former un angle, ce qui permet au Runner X-Shuttle de passer.
Angle maximal d`écart par rapport à l`axe horizontal
15
Distance maximale entre les points d`ancrage en cas de tensions multiples
15 m
Distance minimale entre les points d`ancrage
2,5 m
Longueur maximale du câble
90 m
Nombre maximal d`utilisateurs simultanés
3.
Force maximale sur les points d`ancrage
9 kN
Charge de rupture minimale garantie du câble
38 kN
Coefficient de réduction de la charge par la connexion de la tête de câble
0,8
Nombre d`éléments de réduction de tension par ligne
1-2
