SafeGuard AP 4 Ø 26 mm
Permanente Absturzsicherung
AP 4 Ø 26 mm

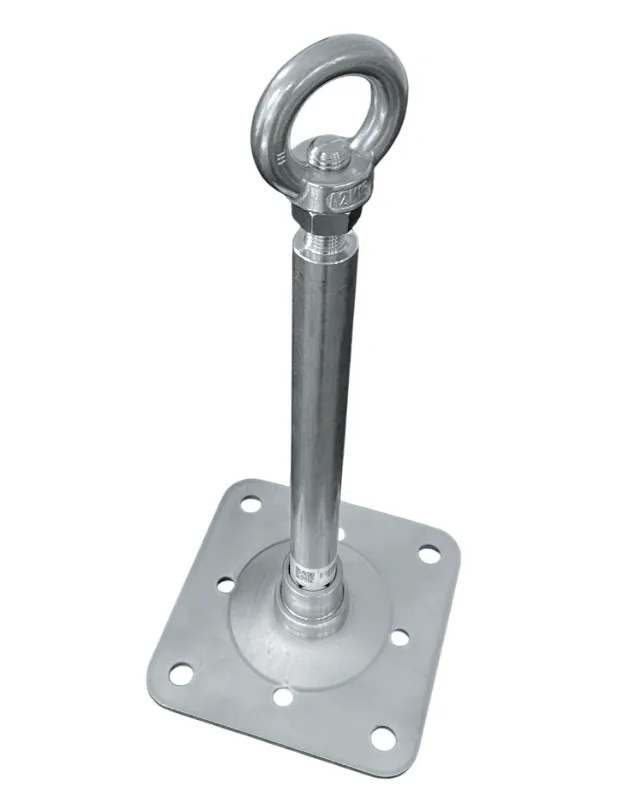

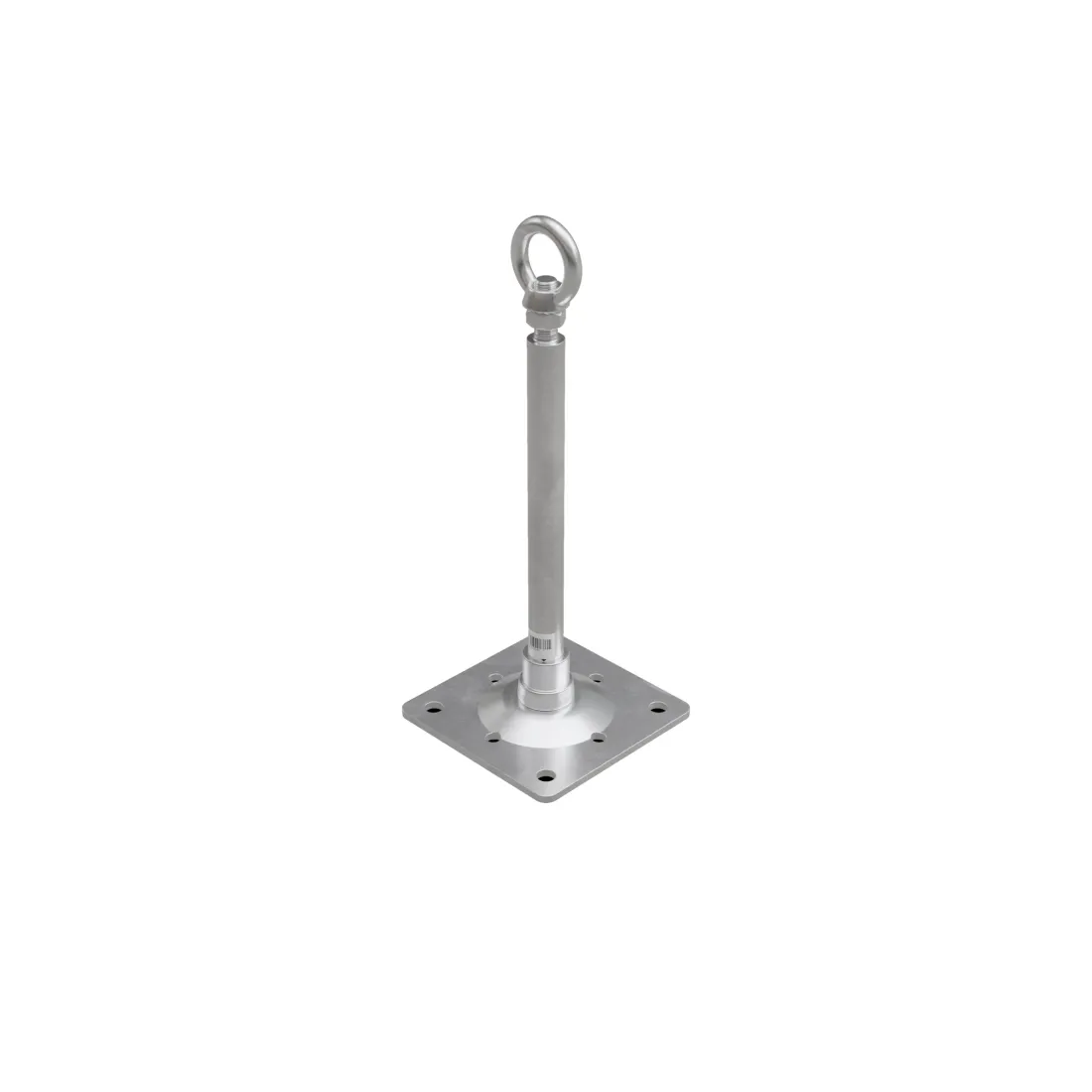

Der SafeGuard AP 4 Ø 26 mm ist ein vielseitiger Anschlagpunkt, der für eine breite Palette von Dacharten wie Flachdächer, geneigte Dächer, Steildächer und Industriedächer konzipiert wurde. Er ist für die Montage auf verschiedenen Untergründen zugelassen, darunter Stahl, Beton (mind. C20/25 nach DIN EN 206-1), Massivholzdecken und tragfähige Holzkonstruktionen nach DIN 1052 sowie Betonhohldielen.
Montage und Spezifikationen
Die Befestigung des SafeGuard AP 4 Ø 26 mm variiert je nach Untergrund:
Anwendung und Zertifizierung
Dieser Anschlagpunkt kann als Einzelanschlagpunkt, Zwischenpunkt, Anfangs-, End- oder Eckpunkt verwendet werden. Er ist für die gleichzeitige Nutzung durch bis zu vier Personen zugelassen. Der maximale Abstand zwischen den Anschlagpunkten beträgt 10 Meter pro Anschlagpunkt.
Der SafeGuard AP 4 Ø 26 mm wurde nach EN 795:2012 Typ A, CEN/TS 16415:2013 und UNI 11578:2015 geprüft und zertifiziert. Er ist zudem als Unterkonstruktion zur Befestigung von Bauteilen eines Horizontalen-Seilsicherungssystems als Seilzwischenhalter nach DIN EN 795:2012 Typ C geeignet. Bitte beachten Sie, dass die Ringöse nicht im Lieferumfang enthalten ist.
Material
Edelstahl
Untergrund
Stahl, Beton mind. C20/25 DIN EN 206-1. Massivholzdecke Tragfähige Holzkonstruktion nach DIN 1052. Beton Hohldiele
Abstand Anschlagspunkte
Max. 10m pro. /Anschlagspunkt.
Zulassung
4 Personen.
Typ
Flachdach. Geneigtes Dach, Steildach, Industriedach
Befestigung

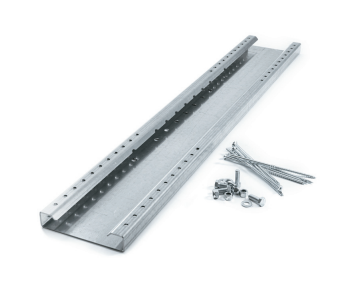

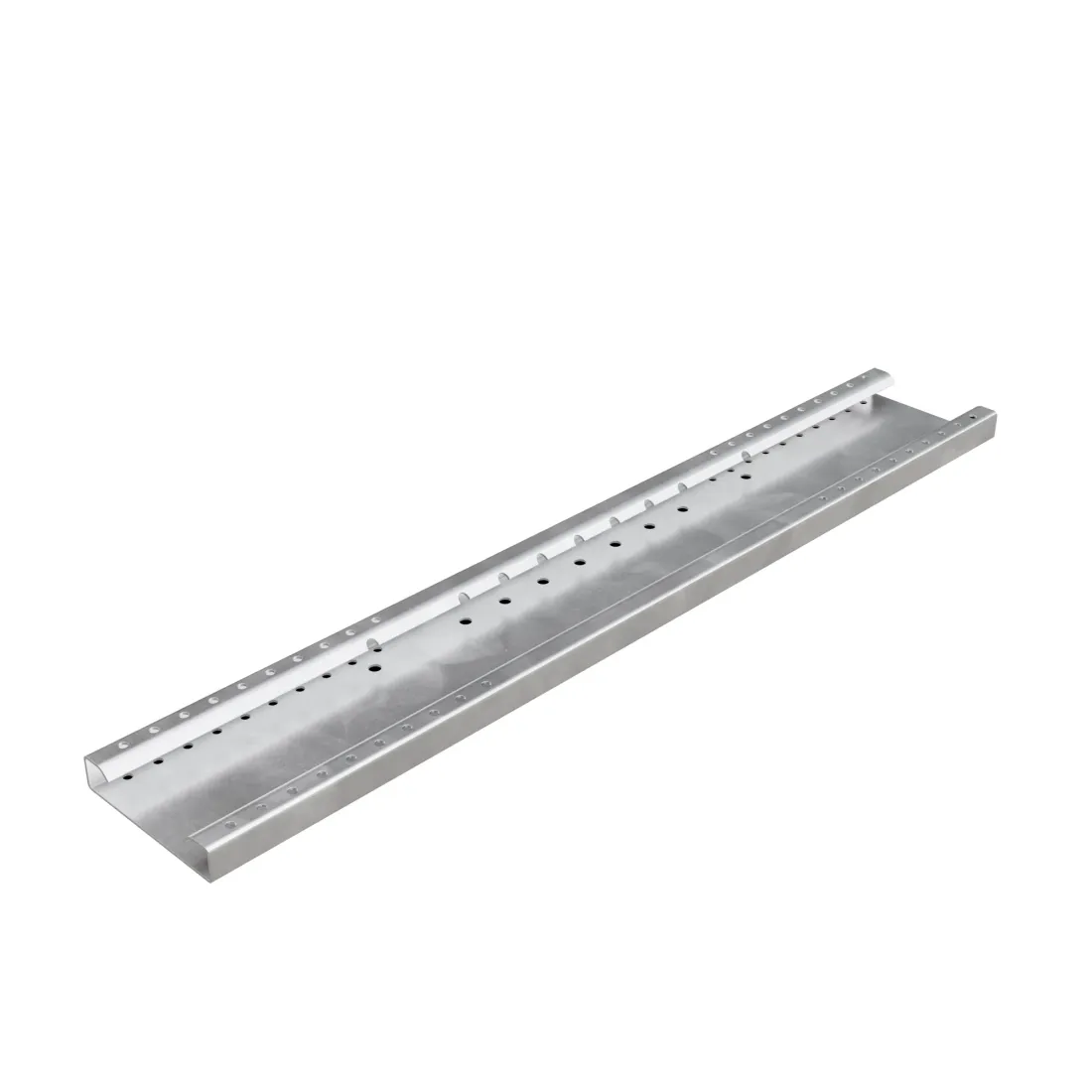

Steildachschiene: 8Stk. Holzschrauben 8 x 220 min. Bohrtiefe 85mm. AP4: 4Stk. Schrauben M12 x 35 + Scheiben. 4 Loch mit Bolzenanker M10 oder mit Betonschrauben Edelstahl Bohrdurchmesser 8mm.
Grundplatte
160 x 160 mm.
Bauhöhe
300 – 800 mm
Verwendung
Einzelanschlagpunkt, Zwischenpunkt, Anfang- End- und Eckpunkt.
Zertifizierung
EN 795:2012 Typ A + CEN/TS 16415:2013 + UNI 11578:2015 geprüft und zertifiziert. Sowie als Unterkonstruktion zur Befestigung von Bauteilen eines Horizontalen-Seilsicherungssystem als Seilzwischenhalter DIN EN 795:2012 Typ C
Exklusive
Ringöse.
Artikel
Bezeichnung
03SGR413
Stab 300 mm
03SGR414
Stab 400 mm
03SGR415
Stab 500 mm
03SGR416
Stab 600 mm
03SGR417
Stab 700 mm
03SGR418
Stab 800 mm
