SafeGuard Trapez

SafeGuard Trapez: Das flexible Anschlagsystem

Das SafeGuard Trapez und das SafeGuard Trapez ZP sind flexible Anschlagsysteme, die für den Einsatz auf Trapezblechdächern konzipiert wurden. Sie werden von Riwega hergestellt und entsprechen den Normen UNI 11578:2022, EN 795:2012 und Cen/TS 16415:2013.

• Anzahl der Benutzer: Das System kann von bis zu drei Personen gleichzeitig genutzt werden. Beachten Sie, dass die maximale Anzahl der Benutzer reduziert werden kann, wenn die Tragfähigkeit der Befestigungen oder der Grundstruktur nicht ausreicht.
• Seil: Für die flexible Leitung wird ein Edelstahlseil aus AISI 316 mit einem Durchmesser von 8 mm verwendet, das aus 49 Drähten in einer 7×7-Formation besteht. Die garantierte Mindestbruchlast des Seils beträgt 38 kN. Die maximale Leitungslänge beträgt 90 m. Für Leitungen, die diese Länge überschreiten, wenden Sie sich bitte an Riwega.
• Ankerpunkte: Der maximale Abstand zwischen den Ankerpunkten beträgt 15 m. Der Mindestabstand liegt bei 2,5 m. Die maximale Kraft auf die Ankerpunkte beträgt 9 kN.
• Spannungsabbauelemente: Das System verwendet ein bis zwei Spannungsabbauelemente (Tensiodissipatoren) pro Linie, um mögliche Stürze zu absorbieren. Der Control Single X wird für Einzelspannweiten verwendet , während der Control Double X für Mehrfachspannweiten gedacht ist. Die empfohlene Belastung liegt zwischen 80 und 100 daN.

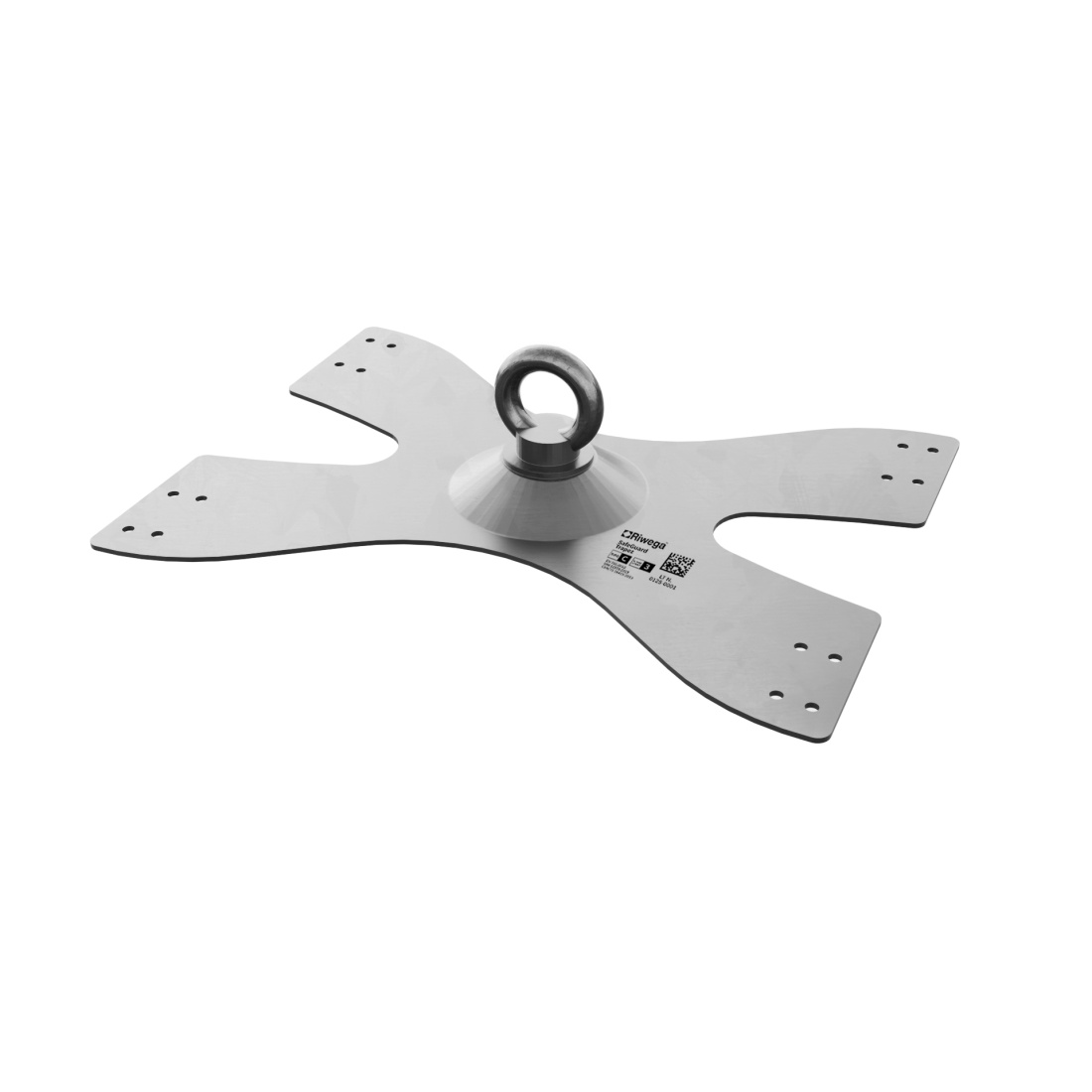

• Installation: Die Grundplatte hat eine Vielzahl von Lochungen, die sie mit den meisten auf dem Markt erhältlichen Metalldachplatten kompatibel machen. Das System wird mit 8 Befestigungsnieten geliefert. Der SafeGuard Grip ist eine einfache und schnelle Lösung für die Befestigung und Endverbindung des Drahtseils.
• Zubehör: Mit dem Zubehörteil SafeGuard Metallecke können zwei SafeGuard-Zwischenelemente verbunden werden, um eine Winkelabweichung des Seils zu ermöglichen. Dies erlaubt es dem Runner X-Shuttle, die Kurve zu durchfahren.
