SafeGuard AP 5 Konterplatte
Permanente Absturzsicherung

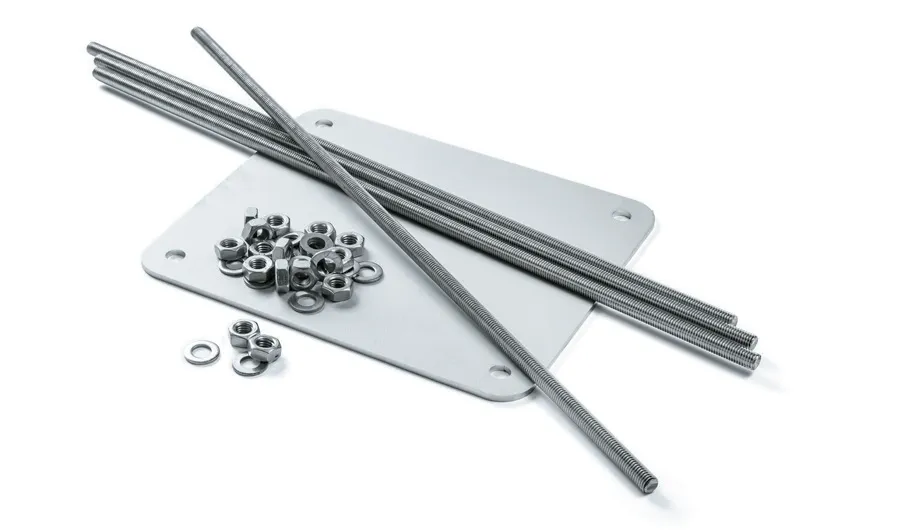

Befestigungsset (16 Stk. 6-knt. Muttern M10, 8 Stk. Scheiben f. M10, 2 Stk. 1 m Gewindestangen, 1 Stk. Konterplatte)
Die SafeGuard AP 5 Konterplatte ist eine vielseitige Befestigungslösung, die speziell für den Einsatz auf Trapezblech, Stahlträgern (bis maximal 190 mm Breite), Holz und Beton konzipiert wurde. Sie eignet sich ideal für eine breite Palette von Dacharten, darunter Flachdächer, geneigte Dächer und Industriedächer.
Montage und Spezifikationen
Die Grundplatte der Konterplatte misst 250 x 210 mm. Die Befestigung variiert je nach Untergrund:
Die Konterplatte wird inklusive des jeweiligen Befestigungssets geliefert.
Anwendung und Zertifizierung
Diese Konterplatte ermöglicht die Anbringung eines Anschlagpunktes, der für die gleichzeitige Nutzung durch bis zu vier Personen zugelassen ist. Der maximale Abstand zwischen den Anschlagpunkten beträgt 15 Meter. Die SafeGuard AP 5 Konterplatte wurde in Verbindung mit dem SafeGuard AP 5 16mm Anschlagpunkt nach EN 795:2012 A, CEN/TS 16415:2013 und UNI 11578:2015 geprüft und zertifiziert. Darüber hinaus ist sie als Unterkonstruktion zur Befestigung von Bauteilen eines Horizontal-Seilsicherungssystems als Seilzwischenhalter gemäß DIN EN 795:2012 Typ C geeignet.
Material
Edelstahl
Bauteildicke
Breite max. 190 mm für Balken
Untergrund
Trapezblech Stahlträger (max. 190 mm breit), Holz, Beton
Abstand Anschlagspunkte
Max. 15m pro. /Anschlagspunkt.
Zulassung
4 Personen.
Typ
Flachdach, Geneigtes Dach, Industriedach.
Balken und Träger
1Stk. Konterplatte (250 x 210 mm), 4Stk. Gewindestangen M10 x 500mm, 16Stk. Mutter M10, 16Stk. Scheiben M10 Massivholzdecke DIN 1052 + Konstruktionsholzgüte mind. C24 od. vgl: 4Stk. Holzbauschrauben 8,0 x 100 mm. Betonhohldiele + Spannbeton: 4Stk. Betonschrauben 8 x 60/5
Grundplatte
250 x 210 mm.
Zertifizierung
SafeGuard AP 5 16mm wurde geprüft und zertifiziert nach EN 795:2012 A + CEN/TS 16415:2013 + UNI 11578:2015. Sowie als Unterkonstruktion zur Befestigung von Bauteilen eines Horizontal-Seilsicherungssystems als Seilzwischenhalter DIN EN 795:2012 Typ C geeignet.
Konterplatte inklusive Befestigungsset.
Artikel
Bezeichnung
03SGM500
Konterplatte inkl. Befestigungsset
