SafeGuard AP 5 Contropiastra
Protezione anticaduta permanente
metallo

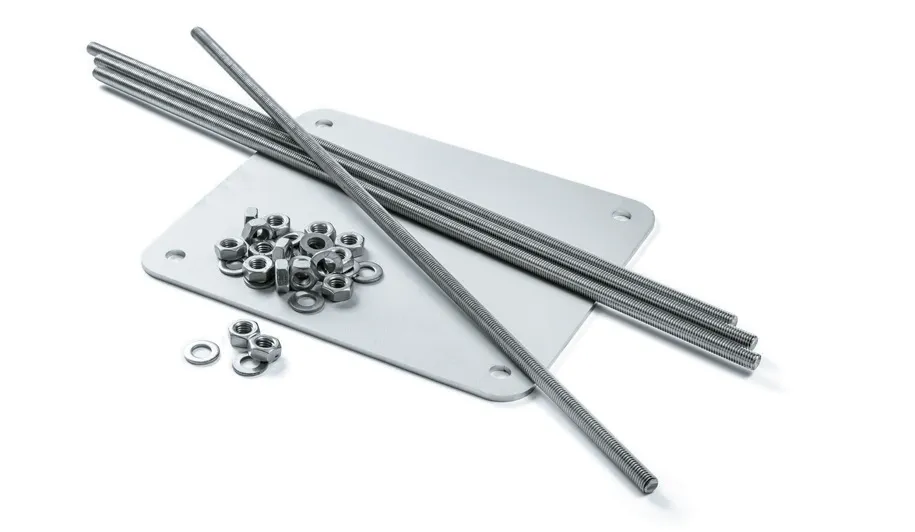

Set di fissaggio (16 dadi esagonali M10, 8 rondelle per M10, 2 barre filettate da 1 m, 1 contropiastra)
La contropiastra SafeGuard AP 5 è una soluzione di fissaggio versatile, progettata specificamente per l'uso su lamiere trapezoidali, travi in acciaio (fino a una larghezza massima di 190 mm), legno e calcestruzzo. È ideale per un'ampia gamma di tipi di tetti, tra cui tetti piani, tetti inclinati e tetti industriali.
Montaggio e specifiche
La piastra di base della controplacca misura 250 x 210 mm. Il fissaggio varia a seconda del sottofondo:
La contropiastra viene fornita insieme al relativo set di fissaggio.
Applicazione e certificazione
Questa contropiastra consente il fissaggio di un punto di ancoraggio omologato per l'uso simultaneo da parte di un massimo di quattro persone. La distanza massima tra i punti di ancoraggio è di 15 metri. La contropiastra SafeGuard AP 5 è stata testata e certificata in combinazione con il punto di ancoraggio SafeGuard AP 5 16 mm secondo le norme EN 795:2012 A, CEN/TS 16415:2013 e UNI 11578:2015. Inoltre, è adatta come sottostruttura per il fissaggio di componenti di un sistema di sicurezza orizzontale a fune come supporto intermedio per fune secondo la norma DIN EN 795:2012 tipo C.
Materiale
acciaio inossidabile
Spessore dei componenti
larghezza max. 190 mm per travi
Supporto
lamiera trapezoidale, travi in acciaio (larghezza max. 190 mm), legno, cemento
Distanza tra i punti di fissaggio
max. 15 m per punto di fissaggio.
Omologazione
4 persone.
Tipo
tetto piano, tetto inclinato, tetto industriale.
Travi e travi portanti
1 pattino (250 x 210 mm), 4 barre filettate M10 x 500 mm, 16 dadi M10, 16 rondelle M10. Solai in legno massiccio DIN 1052 + legno da costruzione di qualità minima C24 o equivalente: 4 viti per legno da costruzione 8,0 x 100 mm. Solai in calcestruzzo armato + calcestruzzo precompresso: 4 viti per calcestruzzo 8 x 60/5
. Piastra di base: 250 x 210 mm.
Certificazione
SafeGuard AP 5 16 mm è stato testato e certificato secondo EN 795:2012 A + CEN/TS 16415:2013 + UNI 11578:2015. Adatto anche come sottostruttura per il fissaggio di componenti di un sistema di sicurezza orizzontale con fune come supporto intermedio per fune DIN EN 795:2012 tipo C.
Contropiastra inclusa nel set di fissaggio.
Articolo
Denominazione
03SGM500
Contropiastra incl. set di fissaggio
