SafeGuard Trapez
Protezione anticaduta permanente
metallo
SafeGuard Trapez: il sistema di ancoraggio flessibile
SafeGuard Trapez e SafeGuard Trapez ZP sono sistemi di ancoraggio flessibili progettati per l'uso su tetti in lamiera trapezoidale. Sono prodotti da Riwega e sono conformi alle norme UNI 11578:2022, EN 795:2012 e Cen/TS 16415:2013.
- Numero di utenti: il sistema può essere utilizzato contemporaneamente da un massimo di tre persone. Si prega di notare che il numero massimo di utenti può essere ridotto se la capacità di carico dei dispositivi di fissaggio o della struttura di base non è sufficiente.
- Fune: per il cavo flessibile viene utilizzata una fune in acciaio inossidabile AISI 316 con un diametro di 8 mm, composta da 49 fili in una formazione 7×7. Il carico di rottura minimo garantito della fune è di 38 kN. La lunghezza massima del cavo è di 90 m. Per cavi che superano questa lunghezza, si prega di contattare Riwega.
- Punti di ancoraggio: la distanza massima tra i punti di ancoraggio è di 15 m. La distanza minima è di 2,5 m. La forza massima sui punti di ancoraggio è di 9 kN.
- Elementi di dissipazione della tensione: il sistema utilizza da uno a due elementi di dissipazione della tensione (dissipatori di tensione) per linea per assorbire eventuali cadute. Il Control Single X viene utilizzato per campate singole, mentre il Control Double X è destinato a campate multiple. Il carico consigliato è compreso tra 80 e 100 daN.

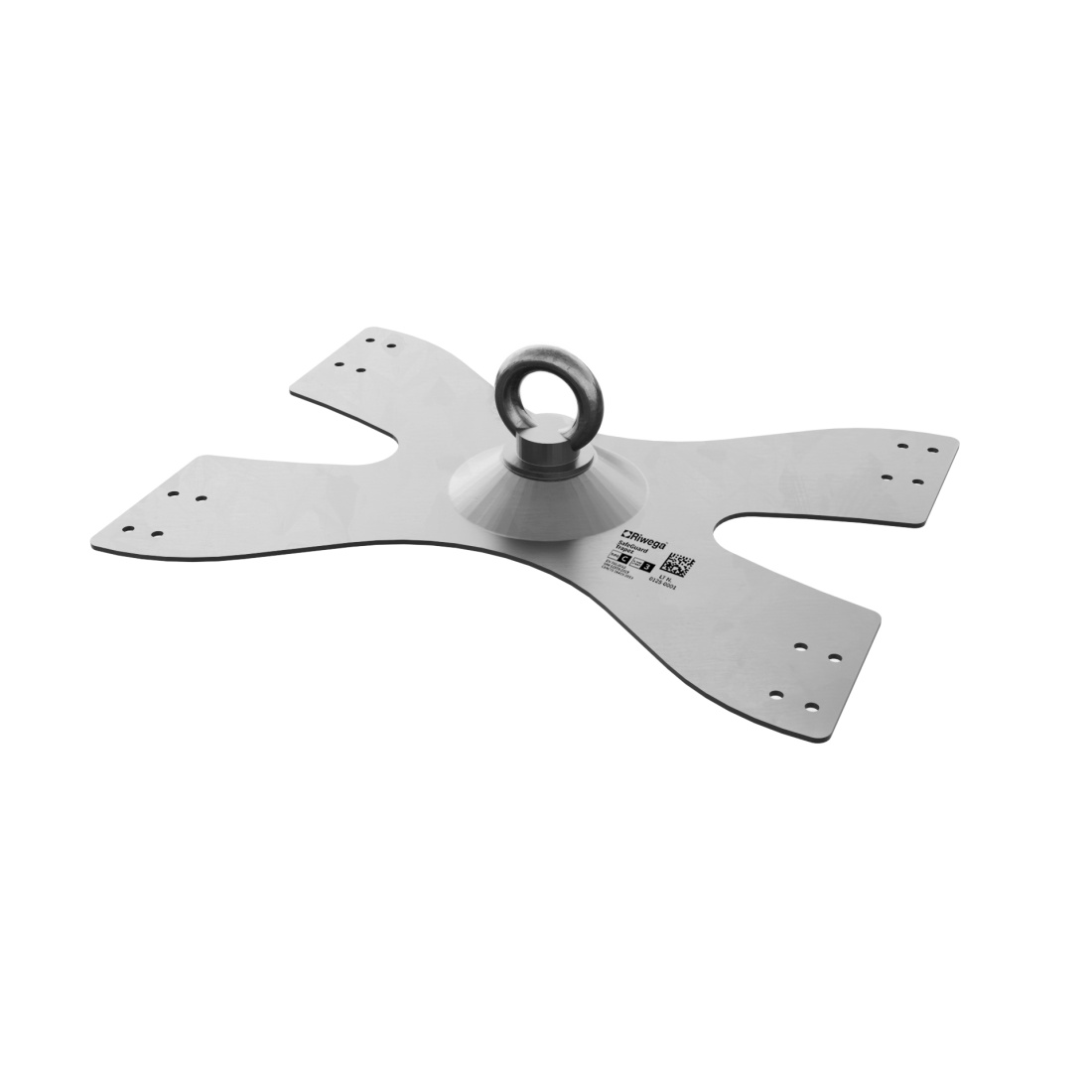

- Installazione: la piastra di base presenta una serie di fori che la rendono compatibile con la maggior parte delle lastre metalliche per tetti disponibili sul mercato. Il sistema viene fornito con 8 rivetti di fissaggio. Il SafeGuard Grip è una soluzione semplice e veloce per il fissaggio e il collegamento terminale del cavo metallico.
- Accessori: con l'accessorio SafeGuard Metallecke è possibile collegare due elementi intermedi SafeGuard per consentire una deviazione angolare del cavo. Ciò permette al Runner X-Shuttle di percorrere la curva.
Angolo massimo di deviazione dall?asse orizzontale
15
Distanza massima tra i punti di ancoraggio
15 m
Distanza minima tra i punti di ancoraggio
2,5 m
Lunghezza massima della linea
90 m
Numero massimo di utenti simultanei
3
Forza massima sui punti di ancoraggio
9 kN
Carico di rottura minimo garantito della fune
38 kN
Coefficiente di riduzione del carico dovuto al collegamento della testa della fune
0,8
Numero di elementi di riduzione della tensione per linea
1-2
