SafeGuard Falz
Protezione anticaduta permanente
metallo

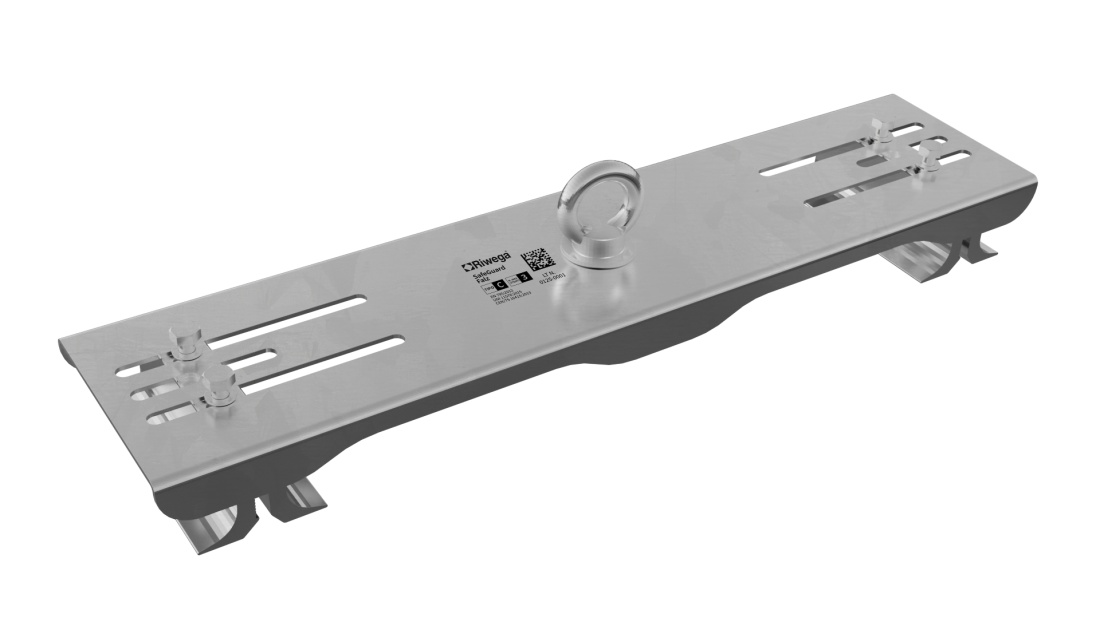

SafeGuard Falz: il sistema di battuta flessibile per tetti con aggraffatura verticale
SafeGuard Falz e SafeGuard Falz ZP sono sistemi di ancoraggio flessibili di Riwega, sviluppati appositamente per tetti in lamiera con aggraffatura doppia. Sono conformi alle norme UNI 11578:2022, EN 795:2012 e Cen/TS 16415:2013.
- Numero di utenti: il sistema può essere utilizzato da un massimo di tre persone contemporaneamente. Si prega di notare che il numero massimo di utenti può essere ridotto se la capacità di carico dei dispositivi di fissaggio o della struttura di base non è sufficiente.
- Fune: per il cavo flessibile viene utilizzata una fune in acciaio AISI 316 con un diametro di 8 mm, composta da 49 fili in una formazione 7×7. Il carico di rottura minimo garantito della fune è di 38 kN. La lunghezza massima del cavo è di 90 m; per cavi più lunghi, contattare Riwega.
- Punti di ancoraggio: la distanza tra i punti di ancoraggio deve essere compresa tra 2,5 m e 15 m. La forza massima che agisce sui punti di ancoraggio è di 9 kN.
- Fissaggio: grazie agli speciali morsetti Graph, il sistema si adatta geometricamente ai tetti in lamiera con aggraffatura doppia. I morsetti sono realizzati in lega di alluminio anodizzato con viti di serraggio e rappresentano un'alternativa più semplice e veloce ai tradizionali morsetti a “U”.
- Elementi di dissipazione della tensione: uno o due elementi di dissipazione della tensione per linea, i cosiddetti “dissipatori di tensione”, assorbono eventuali cadute. Il Control Single X è adatto per campate singole e il Control Double X per campate multiple. Il carico consigliato è compreso tra 80 e 100 daN; al raggiungimento di questo valore, le spire delle molle si allentano per attutire le cadute.
- Accessori: l'angolo metallico SafeGuard consente il collegamento di due elementi intermedi del sistema SafeGuard Falz. In questo modo la fune può formare una deviazione angolare, consentendo il passaggio della navetta Runner X.
Angolo massimo di deviazione dall?asse orizzontale
15
Distanza massima tra i punti di ancoraggio in caso di tensioni multiple
15 m
Distanza minima tra i punti di ancoraggio
2,5 m
Lunghezza massima del cavo
90 m
Numero massimo di utenti simultanei
3.
Forza massima sui punti di ancoraggio
9 kN
Carico di rottura minimo garantito della fune
38 kN
Coefficiente di riduzione del carico dovuto al collegamento della testa della fune
0,8
Numero di elementi di riduzione della tensione per linea
1-2
