SafeGuard AP 4 Ø 26 mm
Protezione anticaduta permanente
legno
calcestruzzo
AP 4 Ø 26 mm

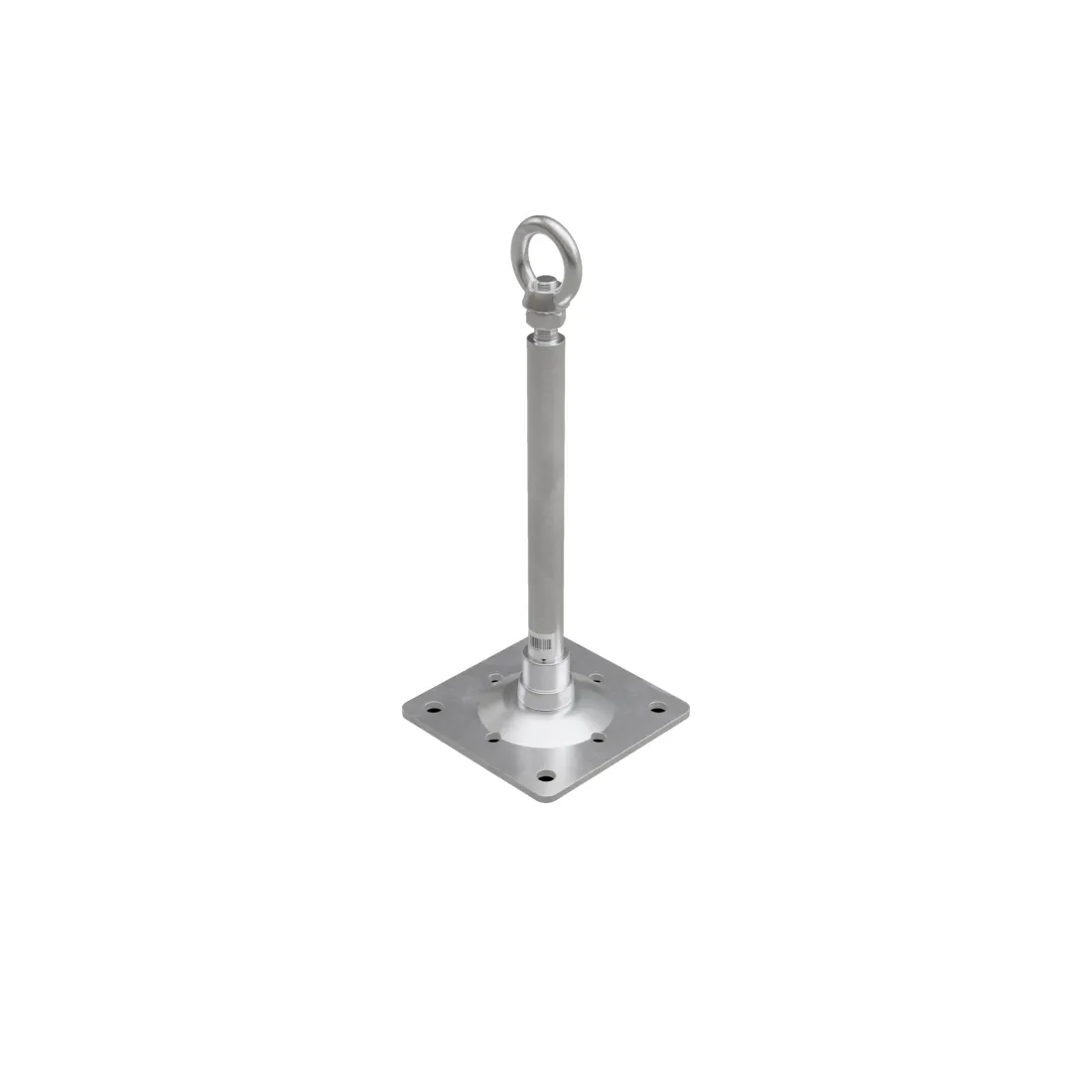

SafeGuard AP 4 Ø 26 mm è un punto di ancoraggio versatile, progettato per un'ampia gamma di tipi di tetto, come tetti piani, tetti inclinati, tetti a falda e tetti industriali. È omologato per il montaggio su diversi tipi di sottofondo, tra cui acciaio, calcestruzzo (min. C20/25 secondo DIN EN 206-1), solai in legno massiccio e strutture in legno portanti secondo DIN 1052, nonché solai in calcestruzzo.
Montaggio e specifiche
Il fissaggio del SafeGuard AP 4 Ø 26 mm varia a seconda del supporto:
Applicazione e certificazione
Questo punto di ancoraggio può essere utilizzato come punto di ancoraggio singolo, punto intermedio, punto iniziale, finale o angolare. È omologato per l'uso simultaneo da parte di un massimo di quattro persone. La distanza massima tra i punti di ancoraggio è di 10 metri per punto di ancoraggio.
Il SafeGuard AP 4 Ø 26 mm è stato testato e certificato secondo le norme EN 795:2012 tipo A, CEN/TS 16415:2013 e UNI 11578:2015. È inoltre idoneo come sottostruttura per il fissaggio di componenti di un sistema di sicurezza orizzontale a fune come supporto intermedio per fune secondo la norma DIN EN 795:2012 tipo C. Si prega di notare che l'occhiello non è incluso nella fornitura.
Materiale
acciaio inossidabile
Sottofondo
acciaio, calcestruzzo min. C20/25 DIN EN 206-1. Soffitto in legno massiccio Struttura portante in legno secondo DIN 1052. Calcestruzzo con travi cave
Distanza tra i punti di ancoraggio
max. 10 m per punto di ancoraggio.
Omologazione
4 persone.
Tipo
tetto piano. Tetto inclinato, tetto a falda, tetto industriale
Fissaggio

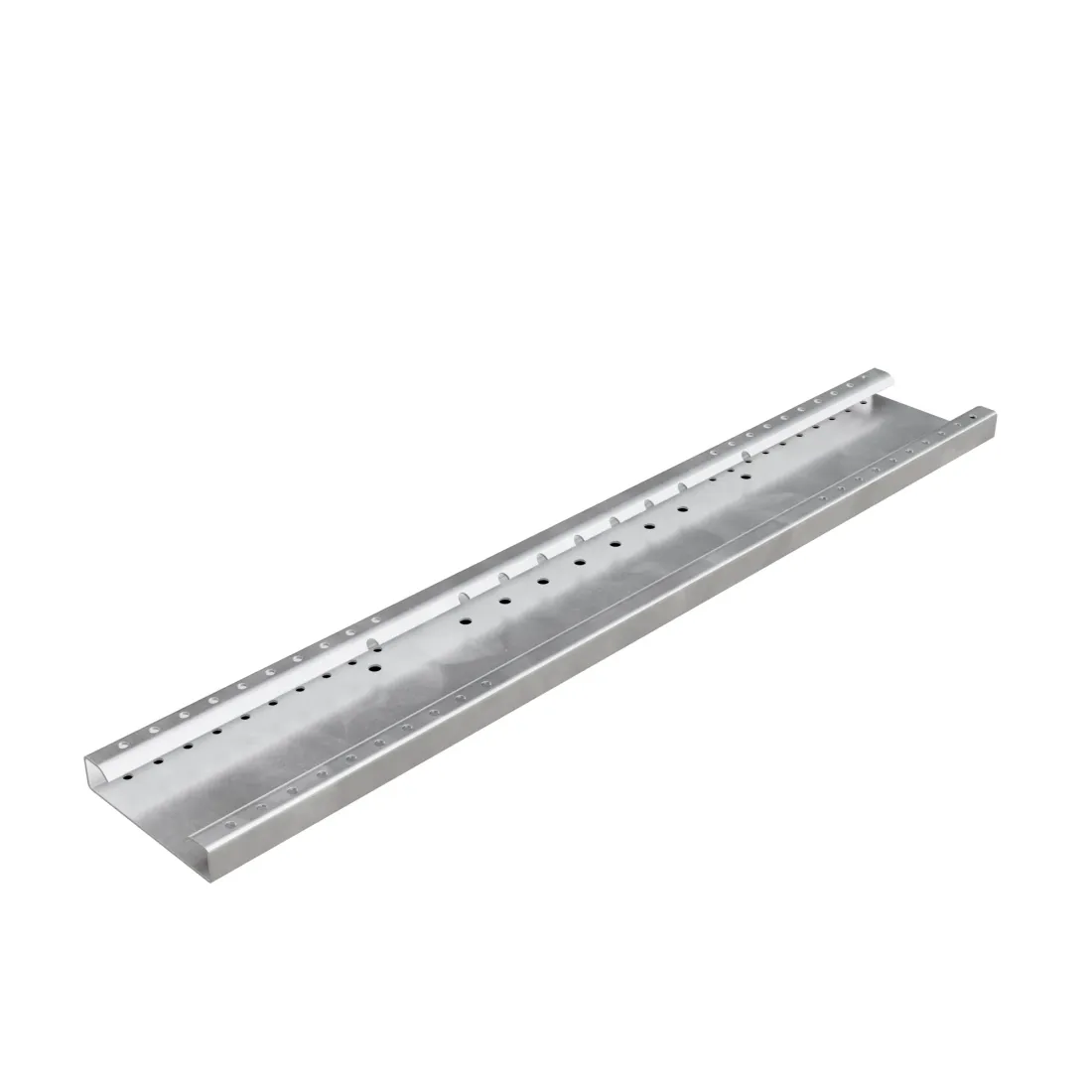

binario per tetto a falda: 8 viti per legno 8 x 220 min. Profondità di foratura 85 mm. AP4: 4 viti M12 x 35 + rondelle. 4 fori con bulloni di ancoraggio M10 o con viti per calcestruzzo in acciaio inossidabile, diametro di foratura 8 mm.
Piastra di base
160 x 160 mm.
Altezza di costruzione
300 – 800 mm
Utilizzo
punto di ancoraggio singolo, punto intermedio, punto iniziale, finale e angolare.
Certificazione
EN 795:2012 tipo A + CEN/TS 16415:2013 + UNI 11578:2015 testato e certificato. Utilizzabile anche come sottostruttura per il fissaggio di componenti di un sistema di sicurezza orizzontale con fune come supporto intermedio per fune DIN EN 795:2012 tipo C
Esclusivo
occhiello ad anello.
Articolo
Denominazione
03SGR413
Asta 300 mm
03SGR414
Asta 400 mm
03SGR415
Asta 500 mm
03SGR416
Asta 600 mm
03SGR417
Asta 700 mm
03SGR418
Asta 800 mm
